Um den Qualitätsanforderungen nach gratfreien bzw. gratarmen Blechteile nachzukommen, ist das richtige und rechtzeitige Nachschleifen von Stanzwerkzeugen ein Muss für jeden Maschinenbetreiber. Die kompakten Werkzeugschleifmaschinen wurden entwickelt, um den Schleifvorgang zu optimieren und jedem Anwender das bestmögliche Schleifergebnis zu ermöglichen. Aufgrund des geringen Platzbedarfs kann die Schleifmaschine nahe der Stanzmaschine aufgestellt werden. Dadurch werden Kosten und Ausfallzeiten reduziert.

Automatische Werkzeugschleifmaschine ANB-5E

Die Werkzeugschleifmaschine ANB-5E wurde als automatische Maschine entwickelt. Sie ist ausgelegt für Trumpf Stanzwerkzeuge, für die geteilten Amada Stempelkörper  (Amada NEXTM / Wilson Serie 90TM / Mate UltraTM) mit einer maximalen Höhe von 118 mm und für die Amada Standard Stempelkörper mit einer maximalen Höhe von 208 mm und einem maximalen Matrizendurchmesser von 158,7 mm.

Durch die hohe Präzision der Maschine und durch das rechtzeitige Schleifen der Werkzeuge werden die Werkzeugstandzeit erheblich verlängert. Die Schleifscheibe mit einer Innenkühlung verhindert ein Ausglühen der Werkzeuge und gewährleistet eine gute Schleifqualität. Mit entsprechenden Vorrichtungen ist das Schleifen von Werkzeugen mit Dachschliff oder Scherschräge (1° - 8°) möglich.

Die Maschine zeichnet sich durch die einfache Bedienung, durch geringen Platzbedarf und durch niedrige Betriebskosten aus. Der Bediener muss nur noch die zu schleifenden Werkzeuge fixieren und das Schleifmaß einstellen.
Eine sehr hohe Oberflächenqualität der geschliffenen Fläche und die Genauigkeit, mit der Toleranz von ±0,01 mm, gehören ebenfalls zum Standard.
Durch frühzeitiges Schleifen mit geringem Schleifmaß läßt sich die Standzeit der Werkzeuge mehr als verdoppeln.

Auf Anfrage gibt es Aufnahmen für viele andere Werkzeugsysteme. Bitte fragen Sie nach.

ANB 5E 263x350



Technische Daten

Stempelhöhe: max. 208 mm
Matrizen-Ø: max. 158,7 mm
Spindeldrehzahl: 4200 min-1
Elektr. Anschlusswerte: 3/N/PE AC 400/230V
Abmessung: 550 x 500 x 1010 mm (L x B x H)
Gewicht: ca. 115 kg



Halbautomatische Werkzeugschleifmaschine PNB-5E

Die Werkzeugschleifmaschine PNB-5E wurde als halbautomatische Maschine entwickelt. Sie ist ausgelegt für Trumpf Stanzwerkzeuge und für die Amada Standard Stempelkörper mit einer maximalen Höhe von 208 mm und einem maximalen Matrizendurchmesser von 158,7 mm.

Durch die hohe Präzision der Maschine und durch das rechtzeitige Schleifen der Werkzeuge werden die Werkzeugstandzeit erheblich verlängert. Die Schleifscheibe mit einer Innenkühlung verhindert ein Ausglühen der Werkzeuge und gewährleistet eine gute Schleifqualität. Mit entsprechenden Vorrichtungen ist das Schleifen von Werkzeugen mit Dachschliff oder Scherschräge (1° - 8°) möglich.

Die Maschine zeichnet sich durch die einfache Bedienung, durch geringen Platzbedarf und durch niedrige Betriebskosten aus.
Eine sehr hohe Oberflächenqualität der geschliffenen Fläche und die Genauigkeit, mit der Toleranz von ±0,01 mm, gehören ebenfalls zum Standard.
Durch frühzeitiges Schleifen mit geringem Schleifmaß läßt sich die Standzeit der Werkzeuge mehr als verdoppeln.

Auf Anfrage gibt es Aufnahmen für viele andere Werkzeugsysteme. Bitte fragen Sie nach.

PNB 5E 263x350



Technische Daten

Stempelhöhe: max. 208 mm
Matrizen-Ø: max. 158,7 mm
Spindeldrehzahl: 4200 min-1
Elektr. Anschlusswerte: 3/N/PE AC 400/230V
Abmessung: 550 x 500 x 1010 mm (L x B x H)
Gewicht: ca. 115 kg



Halbautomatische Werkzeugschleifmaschine PNB-2E

Die Werkzeugschleifmaschine PNB-2E wurde als halbautomatische Maschine entwickelt. Sie ist ausgelegt für die Trumpf Stanzwerkzeuge und für die geteilten Amada Stempelkörper  (Amada NEXTM / Wilson Serie 90TM / Mate UltraTM) mit einer maximalen Höhe von 118 mm und einem maximalen Matrizendurchmesser von 125 mm.

Durch die hohe Präzision der Maschine und durch das rechtzeitige Schleifen der Werkzeuge wird die Werkzeugstandzeit erheblich verlängert. Die Schleifscheibe mit einer Innenkühlung verhindert ein Ausglühen der Werkzeuge und gewährleistet eine gute Schleifqualität. Mit entsprechenden Vorrichtungen ist das Schleifen von Werkzeugen mit Dachschliff oder Scherschräge (1° - 8°) möglich.

Die Maschine zeichnet sich durch die einfache Bedienung, durch geringen Platzbedarf und durch niedrige Betriebskosten aus.
Eine sehr hohe Oberflächenqualität der geschliffenen Fläche und die Genauigkeit, mit der Toleranz von ±0,01 mm, gehören ebenfalls zum Standard.
Durch frühzeitiges Schleifen mit geringem Schleifmaß läßt sich die Standzeit der Werkzeuge mehr als verdoppeln.

Auf Anfrage gibt es Aufnahmen für viele andere Werkzeugsysteme. Bitte fragen Sie nach.

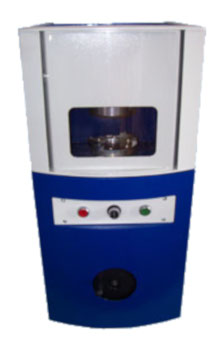

PNB 2E 224x350



Technische Daten

Stempelhöhe: max. 118 mm
Matrizen-Ø: max. 125 mm
Spindeldrehzahl: 4200 min-1
Elektr. Anschlusswerte: 3/N/PE AC 400/230V
Abmessung: 470 x 450 x 860 mm (L x B x H)
Gewicht: ca. 110 kg



Technische Änderungen und Irrtümer vorbehalten.
